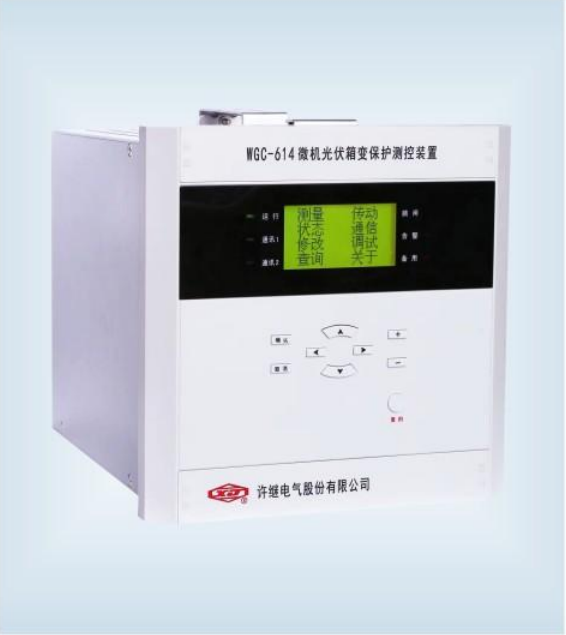

WGC-610系列光伏箱变保护测控装置
25/05/27 11:15:05
产品简介：
WGC-610/B系列微机光伏箱变保护测控装置是许继最新推出的一代产品，它是许继乘承数十年来在电力系统二次设备制造领域的成功经验，为用户提供的具有高品质、高性价比的集保护、监视、测量、计量、控制、通讯于一体的新型微机保护测控装置。
主要用于光伏箱变高低压侧模拟量采集、非电量保护、远方控制和通讯功能。同时此装置还可融合通信管理机、光纤交换机，负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信。实现升压站对光伏箱变的远程管理和自动化监控。满足光伏电站以全面智能化、“无人值班，少人值守”的运行管理方式。
该系列产品共分2个产品型号，具体如下
WGC-611/B:遥信开入(30路)，2路RS485接口，2路以太网接口，提供标准的MODBUS规约，支持IEC60870-5-103/104协议;
交流量采集:6路电压、6路电流;
开关量:30路开入，8路继电器出口;
直流输入:6路直流量;
WGC-614/B:遥信开入(30路)，带通信管理机，2路以太网光纤接口(具有光纤自愈环网功能)，8路RS485主站接口(可扩展为10路)，4路以太网接口，支持IEC60870-5-103/104协议。此装置融合了通信管理机、光纤交换机、测控保护等功能于一体，可以降低光伏电站测控通信类设备的投资成本;
交流量采集:6路电压、12路电流:
开关量:30路(可扩展为48路)开入，8路继电器出口;
直流输入:6路直流量输入。
产品特点：
装置输入电源交直流通用，现场适应能力强；
装置辅助电源交直流通用，最高输入电压可达800V，适用于各种复杂的供电场所;
装置开关量输入回路电源交直流通用，对交流或直流供电系统均能适应;
融合通信管理机、光纤交换机、完善的测控保护功能于一体，可以降低光伏电站测控通信类设备的投资成本;
装置采用双32位高性能嵌入式微机处理器，大容量的RAM和Flash Memory;利用SoC解决方案，数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高;
装置采用16位高精度A/D作为数据采集，数据采集每周波64点，保护测量精度高;
装置标准配置6路4-20mA输入(前3路可配置为Pt100输入)，便于工业客户的模拟量采集及控制功能的扩展;故障录波:记录故障点前3后5个波形。
应用指南：
适用对象:光伏电站箱式变电站
电压等级:270V~35kVa
