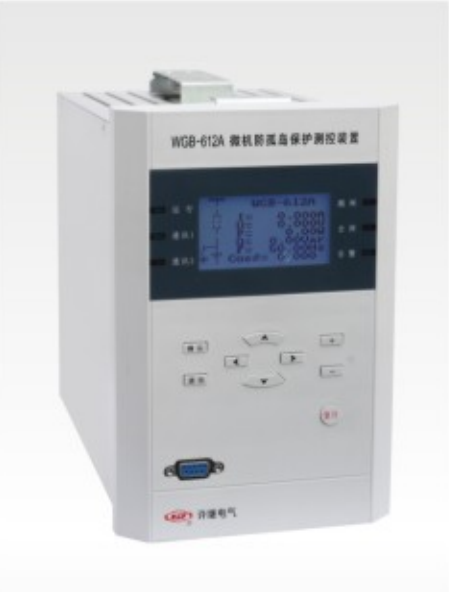

WGB-612A高压防孤岛装置
25/05/27 11:16:05
应用范围
WGB-612A 微机防孤岛保护测控装置（防逆流版本）（以下简称装置）用于 35kV 及以下光伏电站和风电站的防孤岛保护，可以及时检测出孤岛现象并发出命令使电站离网，保障人身及设备安全。装置可安装于 35kV 及以下并网母线处，也可安装与 400V 公共连接点及微电网母线处；可以直接安装在高压开关柜上，也可以组屏安装。
产品特点
装置输入电源交直流通用，现场适应能力强。
装置辅助电源交直流通用，最高输入电压可达 500V，适用于各种复杂的供电场所。
装置操作回路电源交直流通用，对交流或直流供电系统均能适应。
装置开关量输入回路电源交直流通用，对交流或直流供电系统均能适应。
装置电流输入范围宽，5A、1A 通用，用户选型、使用方便。
装置通讯功能强大，装置标准配置两路以太网和两路 RS485 通讯接口，便于多种组网方式，装置支持 IEC61850【选配】、IEC-103/104、TCP-103、MODBUS-RTU 等多种通讯规约，通讯灵活，方便与各种微机监控或保护管理机联网通讯。
装置对时功能强大，支持网络对时、PPS、PPM 或 B 码等多种对时方式。
装置采用双 32 位高性能嵌入式微机处理器，大容量的 RAM 和 Flash Memory；利用 SoC 解决方案，数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。
装置采用 16 位高精度 A/D 作为数据采集，数据采集每周波 64 点，保护测量精度高。
后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计，可分散安装于开关柜上运行。
可保存四组共 400 个最近发生的事件报告及运行报告，可保存最近发生的 5 次故障的录波数据。
采用图形液晶，中文显示，菜单式操作。
实时多任务操作系统，模块化编程；实时性好，可靠性高。
8 套保护定值，定值区切换安全方便。
装置可选配 3 路 4-20mA 输出及 4 路 4-20mA 输入，便于工业客户的模拟量采集及控制功能的扩展。
丰富的开入开出资源，开入多达 30 路，开出达 16 路，备用出口不低于 6 路，便于信号扩展或控制输出。
完整的断路器操作回路，断路器遥控功能。
保护与测控一体化，单台装置完成间隔主要功能。
该产品型号为:
WGB-612A 微机防孤岛保护测控装置
WGB-612A 微机防孤岛保护测控装置（防逆流版本）（以下简称装置）用于 35kV 及以下光伏电站和风电站的防孤岛保护，可以及时检测出孤岛现象并发出命令使电站离网，保障人身及设备安全。装置可安装于 35kV 及以下并网母线处，也可安装与 400V 公共连接点及微电网母线处；可以直接安装在高压开关柜上，也可以组屏安装。
产品特点
装置输入电源交直流通用，现场适应能力强。
装置辅助电源交直流通用，最高输入电压可达 500V，适用于各种复杂的供电场所。
装置操作回路电源交直流通用，对交流或直流供电系统均能适应。
装置开关量输入回路电源交直流通用，对交流或直流供电系统均能适应。
装置电流输入范围宽，5A、1A 通用，用户选型、使用方便。
装置通讯功能强大，装置标准配置两路以太网和两路 RS485 通讯接口，便于多种组网方式，装置支持 IEC61850【选配】、IEC-103/104、TCP-103、MODBUS-RTU 等多种通讯规约，通讯灵活，方便与各种微机监控或保护管理机联网通讯。
装置对时功能强大，支持网络对时、PPS、PPM 或 B 码等多种对时方式。
装置采用双 32 位高性能嵌入式微机处理器，大容量的 RAM 和 Flash Memory；利用 SoC 解决方案，数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。
装置采用 16 位高精度 A/D 作为数据采集，数据采集每周波 64 点，保护测量精度高。
后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计，可分散安装于开关柜上运行。
可保存四组共 400 个最近发生的事件报告及运行报告，可保存最近发生的 5 次故障的录波数据。
采用图形液晶，中文显示，菜单式操作。
实时多任务操作系统，模块化编程；实时性好，可靠性高。
8 套保护定值，定值区切换安全方便。
装置可选配 3 路 4-20mA 输出及 4 路 4-20mA 输入，便于工业客户的模拟量采集及控制功能的扩展。
丰富的开入开出资源，开入多达 30 路，开出达 16 路，备用出口不低于 6 路，便于信号扩展或控制输出。
完整的断路器操作回路，断路器遥控功能。
保护与测控一体化，单台装置完成间隔主要功能。
该产品型号为:
WGB-612A 微机防孤岛保护测控装置
