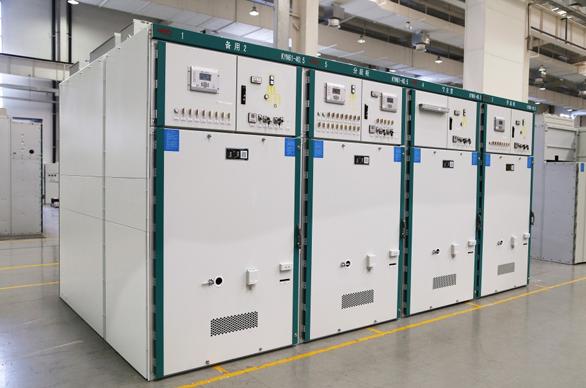

KYN61-40.5交流金属封闭开关设备

25/02/27 14:54:02

产品概述：
KYN61-40.5是采用了当代国际最先进的固体绝缘技术、真空断路器技术、钣金加工技术、计算机控制技术的交流金属封闭开关设备。适用于三相交流50Hz、额定电压40.5kV单母线、单母线分段及其衍生的供配电系统，接受和分配额定电流最大值2500A、开断短路电流最大值31.5kA，主要用于发电厂、变电站、城乡电网及工矿企事业配电等，实现控制、保护、监测之目的。

技术优势：
1.完整的工程解决方案
KYN61-40.5 可提供完整的产品系列，额定电流630A至4000A、开断短路电流20kA至40kA，且全系列产品通过了权威第三方检测机构的全套型式试验;
灵活的解决方案:完善的一次方案，可满足用户的多种需求;。良好的兼容性:兼容国内外多规格真空或气体断路器及其他功能手车，同规格手车100%互换。
2.严谨的质量控制体系
致力于客户导向型的全面质量管理理念，严格执行IS09001-2000、ISO14001-1996和OHSAS18001-1999的全面质量管理体系(TOMS)，每一台开关设备均按照GB3906、GB1984等标准规定完成产品出厂检测;
全系列产品不仅通过了本体试验，还在权威第三方检测机构通过了燃弧、污秽、凝露、EMC、震动试验;
全系列产品可满足空气净距大于300mm及国网十八项反措。
3.极高的安全性
全封闭柜体结构，各功能单元完全隔离，高低压区域彻底分隔，且仅能在柜门全部关闭情况下对手车及接地开关进行操作，有效保证操作人员安全;
提供了完整的机械闭锁功能，双向五防联锁装置简单可靠，能可靠的防止误操作，从而保证人员及设备的安全;
IAC级柜体设计:柜体结构满足31.5kA/0.5s燃弧要求，各隔室均有独立向上的泄压通道及三层过滤池压装置，泄压装置可在发生内部电弧故障时可靠开启，能有效防止内部电弧从柜体正面及侧面窜出而伤害附近人员。
4.极高的可靠性
绝缘性能:设备采用空气绝缘或复合绝缘措施，可满足工频耐压、雷电冲击、局放等标准要求;
局放水平:采用局放值小于3pc的低局放绝缘件及圆角铜排，铜排断面倒圆角及球面处理，均匀电场结构。整柜局放值在1.1Ur时不大于100pc。
方便性
电缆室空间充裕，安装高度可达700mm以上，可挂接多根电缆;

仪表室元件安装板和端子安装板采用旋转式结构，方便检修和安装二次元件。
