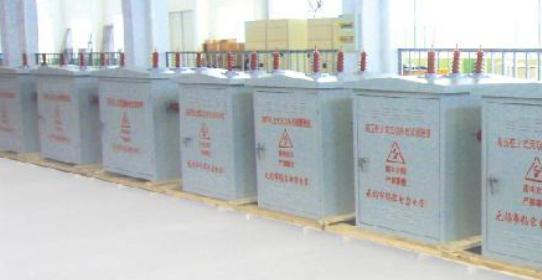

TBBZK-10系列柱上式高压并联电容器自动投切成套装置
25/02/27 14:55:02
产品介绍：
TBBZK-10系列柱上式高压并联电容器自动投切成套装置安装在架空线路上，作为提高功率因数，减少线路损耗，节约电能，改善电压质量之用。
工作原理：
TBBZK-10系列柱上式高压无功自动补偿装置主要由带放电电阻电容器、真空投切开关、DWK3-10X型自动控制保护装置、互感器、箱体等组成。装置结构根据现场工作需要和用户要求设计，容量大小、补偿装置安装点根据线路负荷变化和分布情况设计。DWK3-10X型自动控制装置根据实时采样的电压、电流、功率大小，自动投切电容器补偿线路电压、无功功率，电容器的继电保护由DWK3-10X型自动控制保护装置实现。
功能特点：
户外型，具有防雨能力和通风性能。灵活通用、安装简单、体积小、重量轻、安装维护方便。
具有完善的五套控制策略可供现场选择使用:按时间控制、按电压控制、时间十电压控制、电压十无功控制、功率因素控制。
配置完善的保护功能:母线短路速断保护、电容器极间短路短延时保护、电容器过流短延时保护过电压保护、欠电压保护、缺相保护(定货时可选)、拒动保护、故障闭锁、操作过电压保护。
手持管理器近距离设定或修改电容器投切参数及操作维护。
采用的高压并联电容器内装熔丝和放电电阻，运行安全可靠、
采用开启式电流互感器，安装时无需开断线路，安装、维护方便。
自动控制投切，装置运行无须人工干预，安全高效。
TBBZK-10系列柱上式高压并联电容器自动投切成套装置安装在架空线路上，作为提高功率因数，减少线路损耗，节约电能，改善电压质量之用。
工作原理：
TBBZK-10系列柱上式高压无功自动补偿装置主要由带放电电阻电容器、真空投切开关、DWK3-10X型自动控制保护装置、互感器、箱体等组成。装置结构根据现场工作需要和用户要求设计，容量大小、补偿装置安装点根据线路负荷变化和分布情况设计。DWK3-10X型自动控制装置根据实时采样的电压、电流、功率大小，自动投切电容器补偿线路电压、无功功率，电容器的继电保护由DWK3-10X型自动控制保护装置实现。
功能特点：
户外型，具有防雨能力和通风性能。灵活通用、安装简单、体积小、重量轻、安装维护方便。
具有完善的五套控制策略可供现场选择使用:按时间控制、按电压控制、时间十电压控制、电压十无功控制、功率因素控制。
配置完善的保护功能:母线短路速断保护、电容器极间短路短延时保护、电容器过流短延时保护过电压保护、欠电压保护、缺相保护(定货时可选)、拒动保护、故障闭锁、操作过电压保护。
手持管理器近距离设定或修改电容器投切参数及操作维护。
采用的高压并联电容器内装熔丝和放电电阻，运行安全可靠、
采用开启式电流互感器，安装时无需开断线路，安装、维护方便。
自动控制投切，装置运行无须人工干预，安全高效。
