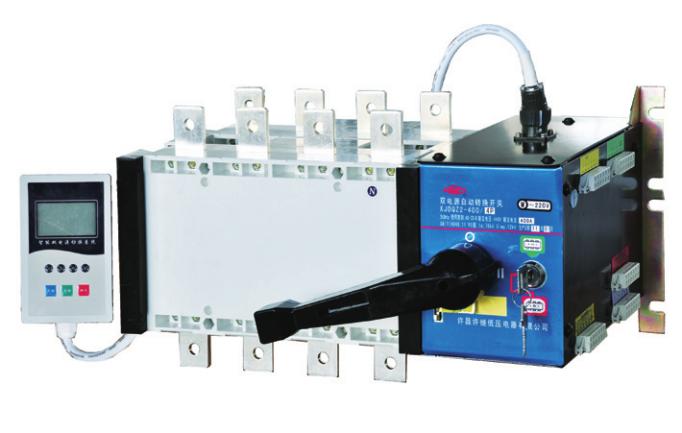

XJDQZ2系列快速双电源自动转换开关电器(PC级)
25/05/27 13:57:05
适用范围：
XJDQZ2-16A～1600A双电源自动转换开关由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机、变速箱的运行操作来保证开关的位置，其转换时间小于0.45s。
电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃ 温度和过电流状态时跳闸。在故障消失后即自动投入工作。可逆减速齿轮采用直齿齿轮。
功能特点：
1.控制功能：
三个状态位置“常”开关闭合，“备”开关断开；“常”开关闭合;”常”开关断开；两个开关全部断开为 0 位置。
多种操作方式：紧急手动操作、手动控制操作、自动控制操作。
开 关 由 单 片 控 制 装 置 实 现 自 动 操 作 功 能 ， 控 制 主 电 路 的 控 制 电 动 机 可 靠 工 作 电 压 ： 上限为220×115%V，下限为 220×75%V，频率 50Hz±10%。
2.检测保护功能
电源各项接线端子工作电压增高至额定工作电压的115%为过电压；电源各项接线端子工作电压降低至额定工作电压的 75% 为欠电压；电源任一相接线端子工作电压降低至额定工作电压的 75% 及以下为失压。即为不正常。常用电源与备用电源匀为市电供电系统，可确定一路电源为常用电源，当常用电源电路任一相失压时，开关经延时 3 秒，开始自动转换向备用电源电路，当常用电源电路恢复正常时，开关经延时 3 秒开关自动转换向常用电源电路；常用电源电路为市电，备用电源电路为油机的供电系统。当常用电源电路任一相失压或各相同时过、欠电压时，经延时 3 秒，开关自动转换向断开位置，同时控制装置即发出起动油机信号。起动完毕(即无故障)经暖机延时 3 秒，开关自动转换向油机备用电路。当油机备用电源电路正在供电，常用电源电路恢复正常时，经延时 3 秒，开关自动转换向常用电源电路。
当油机备用电源电路正在供电时，任一相失压或各相同时过、欠电压，且常用电源电路没有恢复正常时，经延时 3 秒，开关自动转换向断开位置。
当开关正处于断开位置，只要常用电源电路恢复正常，并且经延时3秒，不论油机处于何种状态，开关则优先自动转换向常用电源电路。常用电源与备用电源同时有故障时，开关应自动转换至断开关位置。
常用电源与备用电源三相同时失压或欠电压至220×75%及以下时，开关失效，处于原位置。
3.通信功能
本机与电脑联网后，可直接监测控制转换开关 (订货时注明需此功能)。
4.消防脱扣功能
DC24V 加入，立即切断两路电流。
