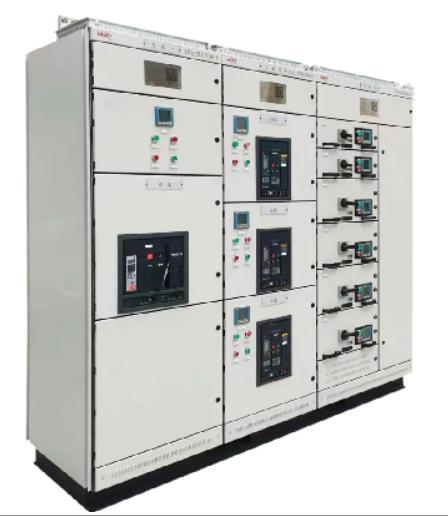

GCS型
25/02/27 14:54:02
适用范围:
适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。特别适用于大型发电、石化系统等自动化程度高且要求与计算机接口的场所，可在三相交流频率为50(60)Hz、额定工作电压为 380(660)V，额定电流为 4000A 及以下的发、供电系统中，用于配电、电动机集中控制、无功功率补偿。
结构特点：
框架设计:框架采用 8MF 型开口型钢，主构架上安装模数为e=20mm 和 100mm 的p9.2mm 的安装孔框架组装灵活方便。
隔室布局:开关柜的各功能室相互隔离，分为功能单元室、母线室和电缆室，各室作用相对独立，可有效防止故障莫延。
母线排列:水平母线采用柜后平置式排列方式，增强了母线抗电动力的能力，使主电路具备高短路强度能力。3150A 及以上为上下双层布置，2500A及以下为单层布置，每相由4条或2条母排组成，电缆隔室:电缆隔室设计合理，电缆上、下进出均十分方便，便于电缆的连接和维护。
抽屉结构:抽屉高度的模数为 160mm，抽屉改变仅在高度尺寸上变化，宽度和深度尺寸不变。相同功能单元的抽屉具有良好的互换性，单元回路额定电流 400A 及以下。抽屉面板具有“分”"合”“试验”“抽出”等位置的明显标志，且设有机械联锁装置。抽屉单元既具有抽出式的灵活性，又具有固定性的稳定性，可以混合组合，任意使用。
防护等级:柜体的防护等级为IP30-IP40，也可按用户需要选用其他防护等级，以适应不同的使用环境。
适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。特别适用于大型发电、石化系统等自动化程度高且要求与计算机接口的场所，可在三相交流频率为50(60)Hz、额定工作电压为 380(660)V，额定电流为 4000A 及以下的发、供电系统中，用于配电、电动机集中控制、无功功率补偿。
结构特点：
框架设计:框架采用 8MF 型开口型钢，主构架上安装模数为e=20mm 和 100mm 的p9.2mm 的安装孔框架组装灵活方便。
隔室布局:开关柜的各功能室相互隔离，分为功能单元室、母线室和电缆室，各室作用相对独立，可有效防止故障莫延。
母线排列:水平母线采用柜后平置式排列方式，增强了母线抗电动力的能力，使主电路具备高短路强度能力。3150A 及以上为上下双层布置，2500A及以下为单层布置，每相由4条或2条母排组成，电缆隔室:电缆隔室设计合理，电缆上、下进出均十分方便，便于电缆的连接和维护。
抽屉结构:抽屉高度的模数为 160mm，抽屉改变仅在高度尺寸上变化，宽度和深度尺寸不变。相同功能单元的抽屉具有良好的互换性，单元回路额定电流 400A 及以下。抽屉面板具有“分”"合”“试验”“抽出”等位置的明显标志，且设有机械联锁装置。抽屉单元既具有抽出式的灵活性，又具有固定性的稳定性，可以混合组合，任意使用。
防护等级:柜体的防护等级为IP30-IP40，也可按用户需要选用其他防护等级，以适应不同的使用环境。
