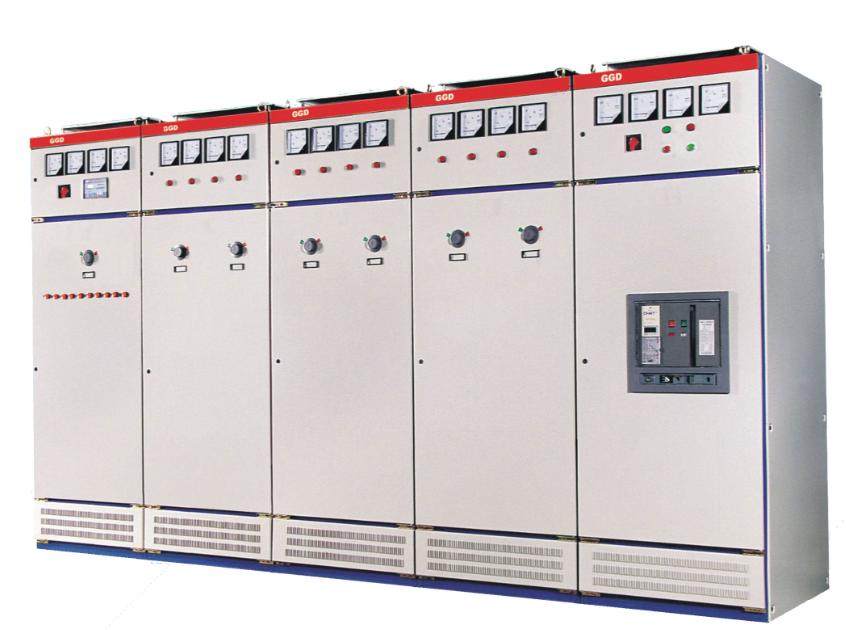

GGD柜
25/02/27 14:54:02
适用范围与用途：
适用于发电厂、变电站、厂矿企业等交流 50H、额定工作电压为 400V，额定工作电流至 3200A 的配电系统可作为动力、照明及配电设备的电能转换、分配与控制之用。
结构特点：
框架结构:框体采用组合柜的形式，构架用 8MF冷弯型钢局部焊接组装而成，型材的二侧面分别有模数为20mm 和 100mm 安装孔，框架组装灵活方便。通用柜的零部件按模块原理设计，并有 20 模的安装孔，通用系数高，可实现预生产，缩短制造周期，提高工作效率
散热设计:柜体上下两端设有不同数是的散热孔，当柜内电器元件发热后，热是上升，通过上端槽孔排出，冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。
柜门设计:柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，提高门的防护等级。装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，构成完整的接地保护系统,
顶盖与吊环:柜体的顶盖在需要时可拆卸，便于现场主母线的装配和调整，顶的四角装有吊环，用于起吊和装运。
防护等级:柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40 之间选择。
性能特点：
分断能力较高:能够在电路出现短路等故障时，快速切断电路，保障设备和系统安全
动热稳定性强:可以在短路电流等异常情况下，保持稳定运行，减少因过热或电动力冲击对设备造成的损坏
适用于发电厂、变电站、厂矿企业等交流 50H、额定工作电压为 400V，额定工作电流至 3200A 的配电系统可作为动力、照明及配电设备的电能转换、分配与控制之用。
结构特点：
框架结构:框体采用组合柜的形式，构架用 8MF冷弯型钢局部焊接组装而成，型材的二侧面分别有模数为20mm 和 100mm 安装孔，框架组装灵活方便。通用柜的零部件按模块原理设计，并有 20 模的安装孔，通用系数高，可实现预生产，缩短制造周期，提高工作效率
散热设计:柜体上下两端设有不同数是的散热孔，当柜内电器元件发热后，热是上升，通过上端槽孔排出，冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热目的。
柜门设计:柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，提高门的防护等级。装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，构成完整的接地保护系统,
顶盖与吊环:柜体的顶盖在需要时可拆卸，便于现场主母线的装配和调整，顶的四角装有吊环，用于起吊和装运。
防护等级:柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40 之间选择。
性能特点：
分断能力较高:能够在电路出现短路等故障时，快速切断电路，保障设备和系统安全
动热稳定性强:可以在短路电流等异常情况下，保持稳定运行，减少因过热或电动力冲击对设备造成的损坏
电气方案适用性广:可满足不同用户和不同配电场景下的电气方案需求，如进线、出线、计量、无功补偿等多种功能配置。
